Co byste měli vědět o antistatických termoplastických obalech pro elektroniku?

Co musí ESD balení kontrolovat?

Elektronický obal slouží jako součást manipulačního systému kolem součásti. Když je tato součást citlivá na elektrostatické události, musí podnos kromě fyzické organizace poskytovat předvídatelné elektrické chování. To je důvod, proč by ESD obaly měly být specifikovány na základě měřitelných vlastností materiálu a povrchu spíše než na základě samotného vzhledu.

Statický náboj se může vyvinout kontaktem a oddělením mezi různými materiály, pohybem při manipulaci, třením a dalšími běžnými výrobními činnostmi. Citlivý komponent může před konečnou montáží projít mnoha fázemi, takže obal lze otevřít, přenést, stohovat a znovu použít několikrát. Každá fáze vytváří příležitosti pro nekontrolované elektrostatické podmínky, pokud obal nebyl vhodně navržen.

Struktura obalu také ovlivňuje pohyb produktu. Zásobník s vyhrazenými dutinami může udržet jednotlivé komponenty oddělené a snížit zbytečný kontakt mezi sousedními částmi. U konektorů, senzorů, součástí souvisejících s PCB a dalších přesných výrobků může řízené polohování usnadnit ruční manipulaci a manipulaci na výrobní lince.

Efektivní elektronické balení kombinuje elektrostatické ovládání s fyzickou organizací. Žádná funkce by neměla být považována za izolovanou vlastnost.

Je také důležité pochopit, že ne každá elektronická součástka má stejnou citlivost nebo požadavky na manipulaci. Polovodičové balíčky, konektory, senzory, optické moduly a sestavené obvodové desky se mohou lišit hmotností, tvarem, exponovanými povrchy a procesním prostředím. Balení by se proto mělo vyvíjet kolem skutečného produktu spíše než spoléhat na jednu univerzální strukturu tácu.

• Definované chování ESD:elektrické charakteristiky by měly být specifikovány podle požadavků na součást a proces.
• Stabilní umístění:jednotlivé dutiny mohou omezit nežádoucí pohyb při manipulaci.
• Vhodná struktura:tloušťka stěny, hloubka a geometrie by měly odpovídat fyzickému produktu.
• Kompatibilita procesu:od začátku je třeba zvážit stohování, zakládání, kontrolu a manipulaci na straně linky.

Které termoplasty jsou vhodné pro různé ESD aplikace?

Výběr termoplastů ovlivňuje více než elektrické chování. Také určuje tuhost, odolnost proti nárazu, pružnost, průhlednost, teplotní chování, vzhled a tvarovací charakteristiky. U elektronických podnosů je třeba tyto vlastnosti posuzovat společně, protože materiál, který poskytuje jednu žádoucí vlastnost, může představovat omezení v jiné oblasti.

PP pro opakovanou manipulaci

PP je užitečný, když tác potřebuje kombinaci odolnosti proti únavě v ohybu, odolnosti proti pádu a teplotní odolnosti. Tyto vlastnosti jsou důležité v aplikacích, kde lze zásobník opakovaně nakládat, přenášet, stohovat nebo vracet do výrobní oblasti.

Prostředí SMT může zahrnovat častou manipulaci a organizovaný pohyb mezi fázemi procesu. Strukturu na bázi PP lze zvážit tam, kde obal musí tolerovat opakované použití při zachování svých definovaných elektrostatických charakteristik.

PET pro transparentnost a tuhost

PET poskytuje vysokou průhlednost a dobrou tvrdost, takže je užitečný tam, kde je důležitá kontrola komponent a viditelnost produktu. Průhledná přihrádka může operátorům usnadnit identifikaci uspořádání součástí, aniž by bylo nutné jednotlivé položky odstraňovat z jejich pozice.

Viditelnost může také podporovat pracovní postupy zaměřené na kontrolu. Když koncept balení umožňuje operátorům vidět produkt přímo, může zásobník poskytnout organizaci a zároveň zachovat jasný pohled na komponent.

PS pro obecné struktury zásobníků

PS je relativně křehký a má poněkud nižší průhlednost než PET. Lze jej nicméně uvažovat pro univerzální otočné zásobníky elektronických součástek, kde je celková konstrukce a manipulační prostředí kompatibilní s jeho charakteristikami.

Správná volba by neměla být založena pouze na názvu materiálu. Skutečná hmotnost součásti, rozměry dutiny, očekávaný náraz, teplotní podmínky, požadavek na průhlednost a zamýšlená frekvence manipulace, to vše ovlivňuje výběr.

V praxi by elektrický výkon měl zůstat spojen s mechanickým výkonem. Podnos může mít požadovaný rozsah odporu, ale stále není vhodný pro produkt, pokud jeho tvar, flexibilita nebo teplotní chování neodpovídají prostředí, ve kterém se manipuluje.

Jak by měla být specifikována povrchová odolnost?

Povrchový odpor je jedním z hlavních technických parametrů ESD obalů, protože poskytuje měřitelný způsob, jak popsat elektrické chování obalového materiálu. Cílový rozsah by měl být zvolen podle požadavků ESD součásti a okolního manipulačního prostředí.

Přizpůsobený balicí program může specifikovat povrchový odpor od 1,0×10⁴Ω do 1,0×10¹¹Ω. Tento rozsah pokrývá více požadavků na elektrostatickou kontrolu, ale existence širokého rozsahu neznamená, že jedna hodnota je automaticky vhodná pro každou aplikaci.

Různá prostředí výroby elektroniky mohou mít různé požadavky na řízení nabíjení, manipulaci s materiálem a integraci procesů. Zásobník používaný pro obecný obrat komponentů může mít odlišné specifikace než zásobník používaný pro citlivou kontrolu, automatizovanou manipulaci nebo balení komponentů s odkrytými vodivými strukturami.

Začněte s požadavkem na součást

První otázka by měla znít, jakou úroveň ESD kontroly vyžaduje součást a proces manipulace. Specifikace balení by pak měla být vypracována na základě tohoto požadavku spíše než výběr elektrické hodnoty jednoduše proto, že se běžně používá.

Zvažte kompletní systém balení

Zásobník je pouze jedním prvkem obalového prostředí. Outer cartons, cushioning materials, separators, work surfaces, handling equipment and other packaging components can also influence the electrostatic conditions around the product.

Díky tomu je myšlení na úrovni systému důležité. Podnos s řízenou odporovou charakteristikou by měl být stále integrován do manipulačního procesu, který rozpoznává elektrické chování okolních materiálů a zařízení.

Spojte odpor s geometrií

Elektrická specifikace by neměla způsobit, aby technici přehlíželi fyzickou ochranu. Hloubka dutiny, rozteč stěn a polohovací struktura musí chránit součást při zachování požadované elektrostatické funkce.

• Definujte požadovaný rozsah odporu:připojte cílovou hodnotu ke skutečnému požadavku ESD ochrany.
• Udržujte součást v kontrolované poloze:tam, kde je to potřeba, použijte dutiny a lokalizační prvky.
• Prohlédněte si kompletní manipulační prostředí:vezměte v úvahu další materiály a vybavení, které komunikují se zásobníkem.
• Ověřte hotový výrobek:použijte vhodné zařízení na testování odporu, abyste ověřili, že jsou dosaženy stanovené elektrické charakteristiky.

Měřitelná specifikace také usnadňuje komunikaci mezi designéry obalů, výrobci komponent a výrobními týmy. Namísto popisování vaničky pouze jako „antistatické“, projekt dokáže identifikovat zamýšlený rozsah odporu a konstrukci materiálu potřebnou k jeho dosažení.

Jak by měl být zásobník ESD navržen?

Elektrické ovládání je pouze částí konstrukčního problému. Elektronická přihrádka musí také bezpečně držet součást, umožňovat praktické nakládání a vykládání, musí odpovídat manipulačnímu zařízení a musí zůstat kompatibilní s požadavky na stohování nebo zakládání.

1. Definujte obálku produktu

Začněte s přesnými rozměry součásti. Zaznamenejte si délku, šířku, výšku, průměr, výstupky, umístění konektorů, citlivé povrchy a jakékoli oblasti, které by se neměly dotýkat zásobníku.

U nepravidelných elektronických sestav mohou užitečné informace o návrhu zahrnovat několik rozměrů průřezu spíše než jednu celkovou velikost. To může být důležité zejména u konektorů, snímačů a sestav plošných spojů s vyčnívajícími součástkami.

2. Vytvořte dutinu kolem produktu

Vyhrazená dutina může řídit polohu každé části a zároveň vytvářet oddělení mezi sousedními součástmi. Geometrie dutiny by měla vyvažovat retenci a přístupnost. Příliš volné umístění může umožnit pohyb, zatímco příliš restriktivní geometrie může ztížit nakládání a vykládání.

3. Zvažte tloušťku stěny

Tloušťka stěny ovlivňuje tuhost žlabu, hmotnost a chování při tváření. Velké dutiny a hluboké struktury mohou vyžadovat pečlivé zvážení rozložení materiálu během tepelného tvarování. Tloušťka by proto měla být hodnocena společně se směrem tvarování a geometrií konečného patra.

4. Přidejte funkce stohování nebo vnořování

Opakovaně použitelné elektronické zásobníky je často potřeba stohovat, když jsou naplněny, a vkládat do nich, když jsou prázdné. Tyto vlastnosti mohou snížit složitost skladování a zlepšit efektivitu manipulace, ale geometrie musí být navržena tak, aby naskládané podnosy zůstaly stabilní a dutiny si navzájem nepřekážely.

5. Chraňte citlivé povrchy

Součásti mohou mít odkrytá pouzdra, konektory, čočky, kolíky nebo hotové povrchy, které vyžadují kontrolovaný kontakt. Tam, kde je to vhodné, lze zásobník nakonfigurovat s ochrannými vložkami nebo vybranými tlumícími prvky, takže produkt je podporován bez zbytečného kontaktu s povrchem.

6. Plán pro automatizovanou manipulaci

Elektronické továrny mohou přemisťovat zásobníky ručně, pomocí vozíků, dopravníků nebo automatizovaného manipulačního zařízení. Struktura tácu by měla být kompatibilní se zamýšleným procesem, včetně přístupových bodů, výšky stohování, orientace a směru nakládání.

Nejspolehlivější konstrukce zásobníků jsou proto specifické pro aplikaci. Nespoléhají se na pevný vzor dutin, pokud má samotný produkt jedinečný tvar nebo speciální požadavky na manipulaci.

Proč je tepelné tvarování užitečné pro elektronické tácy?

Tepelné tvarování je zvláště užitečné, když elektronické obaly vyžadují přizpůsobené dutiny, velké povrchy, zakřivené obrysy nebo široké rozměry podnosů. Zahřátou termoplastickou fólii lze tvarovat na nástrojích, aby se vytvořila struktura specifická pro produkt, aniž by byla každá aplikace nucena do malého standardního formátu.

To je důležité pro elektroniku, protože balení součástí se může lišit od malých jednotlivých dílů až po větší sestavy a vícedílné systémy. Jeden zásobník může potřebovat mřížku malých dutin, zatímco jiný může vyžadovat hluboké kapsy pro větší sestavy.

Možnost velkého formátu

Tepelně tvarované obaly lze vyrábět v rozměrech až cca 1300 × 750 × 740 mm, v závislosti na skutečné konstrukci tácu a výrobních požadavcích. Tato široká tvarovací schopnost je užitečná, když balicí systém pokrývá velkou sestavu nebo více produktových zón.

Přizpůsobené rozvržení dutin

Tepelné tvarování umožňuje vytvoření vzoru dutiny kolem uspořádání produktu. Jednotlivé dutiny mohou být rozmístěny podle rozměrů součástí a celkový půdorys vaničky lze přizpůsobit stávajícím přepravním nebo skladovacím konstrukcím.

Flexibilita vývoje

Elektronické produkty se mohou během vývoje měnit. Pozice konektorů, rozměry pouzdra, konfigurace desek plošných spojů a uspořádání příslušenství mohou být revidovány. Flexibilní přístup k tvarování za tepla může podporovat vybrané vývojové projekty, kde jsou vyžadovány přizpůsobené nástroje a širokoformátové struktury.

Materiálová rozmanitost

V rámci procesu tvarování za tepla lze uvažovat PP, PET, PS a další vhodné termoplasty. To umožňuje, aby byly společně vyhodnoceny elektrické, mechanické a vizuální požadavky podnosu.

Integrace s funkcemi balení

Koncepce tvarování může zahrnovat polohovací oblasti, stohovací konstrukce, otvory a další funkční detaily. Tam, kde je požadována dodatečná povrchová ochrana, mohou být do designu obalu integrovány také vybrané tlumící materiály.

Tepelné tvarování je nejužitečnější, když geometrie obalu potřebuje přesně sledovat produkt, spíše než nutit složitou součást do obecného formátu tácu.

Výrobní proces by měl být stále vybírán podle geometrie produktu, požadovaného elektrického chování, množství výroby a celkové strategie balení. Tepelné tvarování je spíše procesní možností než univerzální odpovědí pro každou aplikaci elektronického balení.

Kde se ESD zásobníky běžně používají?

Tepelně tvarované podnosy řízené ESD mohou podporovat mnoho fází výroby elektroniky a logistiky. Přesná struktura závisí na tom, zda je obal určen ke skladování, kontrole, pohybu po výrobní lince, obratu nebo přepravě.

• Elektronické součástky:konektory, senzory, díly související s PCB, polovodičové součástky a další produkty citlivé na statickou elektřinu mohou být uspořádány do vyhrazených dutin.
• Manipulace s PCB:desky plošných spojů a elektronické sestavy mohou být podporovány během dočasného skladování, přesunu a přesunu výrobní linky.
• Přesné elektronické součástky:jednotlivé dutiny mohou pomoci udržet organizované umístění pro komponenty s definovanými požadavky na manipulaci.
• Výroba SMT:opakovaně použitelné otočné misky mohou podporovat opakovaný pohyb mezi výrobními fázemi, kde je vyžadováno řízené elektrostatické chování.

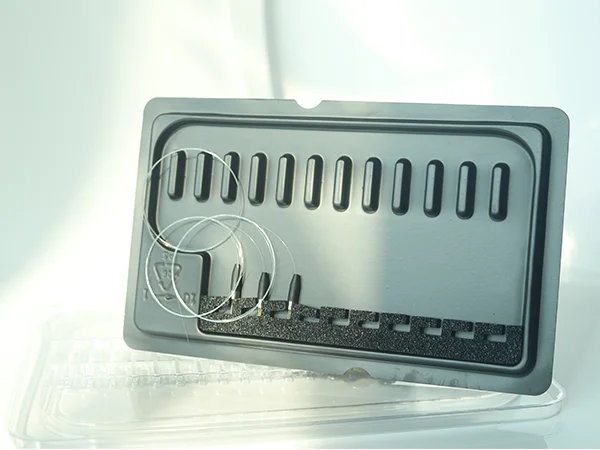

• Optoelektronické komponenty:obaly lze konfigurovat pro optickou komunikaci a optoelektronické sestavy se specifikovanými ESD podmínkami.
• Průmyslová elektronická zařízení:velké komponenty a sestavy lze organizovat pro skladování, vnitřní přepravu a řízenou manipulaci.

Kontrola součásti

Balení zaměřené na kontrolu těží z organizovaného umístění a jasného přístupu ke komponentě. Pokud je důležitá průhlednost, lze PET zvážit pro struktury, které obsluze umožňují vidět produkt, zatímco zůstává uvnitř zásobníku.

SMT a Obrat výrobní linky

Výrobní prostředí může zahrnovat opakovaný pohyb tácu mezi fázemi procesu. PP lze uvažovat tam, kde odolnost proti únavě, odolnost proti nárazu a teplotní chování odpovídají požadavkům opakované manipulace.

PCB a montážní manipulace

Obvodové desky a sestavy mohou mít větší rozměry a křehké namontované prvky. Dutiny podnosů by proto měly desku podpírat, aniž by se dotýkaly součástí, které nejsou navrženy pro zatížení.

Optoelektronické balení

Optické komunikační komponenty mohou mít citlivé povrchy a přesné rozměry. Jejich obalová struktura by měla zohledňovat orientaci komponent, kontaktní zóny, separaci a požadované elektrostatické vlastnosti.

Jak spolupracují čistota a ochrana produktu?

Elektronický obal není pouze zařízením pro kontrolu ESD. Čistota může být také důležitá, zvláště když jsou součásti během výroby vystaveny prachu, částicím nebo povrchové kontaminaci. Návrh obalu by proto měl řešit jak elektrostatické chování, tak fyzickou čistotu podnosu.

Čisté výrobní prostředí může pomoci kontrolovat ulpívání prachu během výroby zásobníků. Manipulace s materiálem, tvarování, ořezávání a skladování by měly být řízeny konzistentně, aby byl hotový zásobník vhodný pro zamýšlenou elektronickou aplikaci.

Ovládání kontaktních oblastí

Ne každý povrch součásti by se měl dotýkat obalu stejně. Některé produkty mají hotové kosmetické povrchy, exponované kontakty, optické povrchy nebo citlivé výstupky. Dutinový design může omezit zbytečný kontakt a udržet choulostivé oblasti daleko od konstrukčních okrajů.

Když je to vhodné, používejte ochranné vložky

Vybrané obaly mohou obsahovat tlumící materiály, jako je houba, kde je potřeba další měkká kontaktní vrstva. Tento přístup může pomoci snížit povrchový kontakt a stopy po manipulaci u produktů s vyšším vzhledem nebo citlivostí kontaktu.

Dodržujte čisté postupy při manipulaci

Výkonnost balení je ovlivněna tím, co se děje po výrobě i během výroby. Čisté skladování, kontrolované postupy vkládání a vhodné manipulační postupy mohou pomoci zachovat zamýšlený stav podnosu, než se dostane ke komponentě.

Zvažte opětovné použití

Opakovaně použitelné podnosy mohou projít mnoha cykly manipulace. Pokud je opětovné použití součástí obalového systému, návrh by měl vzít v úvahu únavu, opakované čištění, stohování a opakované nakládání. PP může být užitečný v aplikacích, kde tyto vlastnosti odpovídají požadovanému elektrickému a mechanickému výkonu.

Řízení kvality založené na ISO může poskytnout strukturovaný rámec pro řízení procesu, zatímco použitelné testování třetí stranou lze použít k posouzení relevantních vlastností materiálu nebo produktu podle požadavků zákazníka.

Jaké informace jsou potřebné pro vlastní vývoj?

Přizpůsobené podnosy fungují nejlépe, když návrh obalu začíná jasnými informacemi o produktu a procesu manipulace. Čím úplnější je zadání, tím snazší je určit geometrii dutiny, směr materiálu, rozsah odporu a celkovou strukturu vaničky.

1. Definujte produkt.Uveďte rozměry produktu, celkový tvar, kritické výstupky a jakékoli oblasti, které by měly zůstat bez kontaktu.
2. Definujte manipulační prostředí.Vysvětlete, zda se zásobník používá pro skladování, ruční přesun, obrat výrobní linky, kontrolu, stohování nebo přepravu.
3. Definujte požadavek ESD.Uveďte požadovaný rozsah povrchového odporu nebo příslušný požadavek na balení součásti.
4. Definujte rozměry zásobníku.Zajistěte požadovanou celkovou délku, šířku, výšku a jakákoli omezení stanovená přepravními kontejnery nebo výrobním zařízením.
5. Definujte strukturu dutiny.Určete počet dutin, hloubku dutiny, rozteč, orientaci a směr zatížení produktu.
6. Definujte další funkce.Identifikujte požadavky na stohování, vkládání, odpružení, polohovací prvky, otvory, štítky nebo logo, kde je to možné.
7. Zkontrolujte směr materiálu.Porovnejte PP, PET a PS s elektrickými, mechanickými, teplotními a vzhledovými požadavky aplikace.

Výkresy a rozměrová data

Technické výkresy mohou poskytnout přesné informace o kritických rozměrech, tolerancích a rozhraních součástí. Rozměrové specifikace jsou také užitečné, když má produkt relativně jednoduchou geometrii.

Informace o fyzickém produktu

Fyzický produkt může pomoci objasnit nepravidelné tvary, skutečné kontaktní plochy, výškové přechody a vyčnívající součásti, které může být obtížné popsat pouze základními rozměry. Cílem je porozumět skutečnému obalu obalu před dokončením návrhu dutiny.

Balicí zařízení a logistika

Zásobník by měl být také navržen tak, aby se pohyboval v továrně. Rozměry kontejneru, výška stohování, hloubka uložení, světlá výška dopravníku a přístup obsluhy mohou ovlivnit konečný tvar.

Specifikace projektu by proto měla popisovat celou cestu tácu, od naložení přes uskladnění a přesun na výrobní linku až po finální fázi balení nebo přepravy. Tento širší pohled pomáhá zabránit tomu, aby návrh dutiny řešil pouze jeden krok procesu.

Co je třeba před odesláním zkontrolovat?

Hotové elektronické zásobníky by měly být zkontrolovány z elektrického i fyzického hlediska. Podnos může splňovat zamýšlené rozměry, aniž by si zachoval požadovanou odporovou charakteristiku, stejně jako může splnit rozsah odporu při problémech s dutinami nebo stohováním.

Elektrické ověření

Uvedený rozsah povrchového odporu lze zkontrolovat pomocí vhodného zkušebního zařízení. Ověření by mělo být provedeno podle příslušné zkušební metody a požadavků na balení.

Ověření rozměrů

Kritické rozměry by měly být měřeny podle dohodnutých konstrukčních požadavků. Zvláštní pozornost by měla být věnována hloubce dutiny, poloze dutiny, obvodu podnosu a všem prvkům, které jsou přímo propojeny s komponentou nebo externím manipulačním zařízením.

Kontrola čistoty

Hotové podnosy by měly být zkontrolovány na viditelnou kontaminaci a zbytky materiálu. To je zvláště důležité pro obaly elektroniky, kde čistota může ovlivnit manipulační prostředí.

Konzistence výroby

Řízení kvality by mělo zahrnovat vstup materiálu, podmínky tvarování, ořezávání, kontrolu a manipulaci s hotovým výrobkem. Opakovatelný proces je důležitý, protože elektrické a fyzikální vlastnosti podnosu musí zůstat konzistentní po celou dobu výroby.

V případě potřeby mohou suroviny a hotové výrobky také projít příslušným testováním třetí stranou. Přesný rozsah testování by měl být stanoven podle technických požadavků zákazníka a zamýšlené elektronické aplikace.

Chcete-li získat širší přehled o možnostech přizpůsobeného termoformovaného balení, navštivteAntistatický termoplastický obala porovnejte požadovaný materiál, rozsah odporu, strukturu tácu a podmínky aplikace před dokončením specifikace balení.
